थोक सामग्री प्रबंधन में, कन्वेयर बेल्ट स्वयं ही ध्यान आकर्षित करता है। यह दृश्यमान, महँगा और संचालन के लिए स्पष्ट रूप से महत्वपूर्ण है। फिर भी वे घटक जो बेल्ट का समर्थन करते हैं - रोलर असेंबलियों को ले जाने वाला कन्वेयर जो दिन-ब-दिन हजारों टन सामग्री का भार सहन करता है - बेल्ट के जीवन को किसी भी अन्य कारक की तुलना में अधिक सीधे निर्धारित करता है। एक गलत संरेखित या जब्त कन्वेयर ले जाने वाला रोलर एक घिसाव बिंदु बनाता है जो बेल्ट कवर को घिसता है, गर्मी उत्पन्न करता है, बिजली की खपत बढ़ाता है, और अंततः समय से पहले बेल्ट प्रतिस्थापन का कारण बनता है जिसकी लागत हजारों डॉलर होती है।

कन्वेयर ले जाने वाला रोलरनिर्माताओं ने विशिष्ट परिचालन चुनौतियों को संबोधित करते हुए विशेष डिजाइनों के साथ प्रतिक्रिया व्यक्त की है: सामग्री निर्माण, बेल्ट ट्रैकिंग, प्रभाव प्रतिरोध और पर्यावरणीय संक्षारण। इन विशिष्ट प्रकारों में, सर्पिल आइडलर, समानांतर कंघी आइडलर, उल्टे वी प्रकार आइडलर, और सिरेमिक कन्वेयर आइडलर प्रत्येक अलग-अलग अनुप्रयोग प्रदान करते हैं। ये कन्वेयर ले जाने वाले रोलर प्रकार सामान्य विनिर्माण तत्वों को साझा करते हैं - उच्च आवृत्ति वेल्डेड पाइप, उच्च घनत्व नायलॉन सील, बीयरिंग और गोल स्टील - लेकिन सतह विन्यास और कार्यात्मक अनुकूलन में भिन्न होते हैं।

कन्वेयर ले जाने वाले रोलर का चयन क्यों मायने रखता है

एक कन्वेयर प्रणाली उतनी ही विश्वसनीय होती है जितनी उसकी वहन करने वाली रोलर ट्रेन। कन्वेयर ले जाने वाला रोलर उचित बेल्ट संरेखण बनाए रखते हुए बेल्ट और सामग्री भार का समर्थन करता है। जब कोई रोलर विफल हो जाता है, तो परिणाम बड़े पैमाने पर होते हैं:

• बेल्ट क्षति: रोलर ले जाने वाला एक जब्त कन्वेयर एक स्थिर अपघर्षक सतह बन जाता है, जो चलती बेल्ट कवर में एक नाली बना देता है
• बढ़ा हुआ खिंचाव: गैर-घूर्णन या उच्च-प्रतिरोध रोलर्स ड्राइव मोटर की बिजली खपत को बढ़ाते हैं
• सामग्री का रिसाव: गलत संरेखित रोलर्स बेल्ट को गलत तरीके से ट्रैक करने, सिस्टम के किनारे से सामग्री को डंप करने की अनुमति देते हैं
• संरचनात्मक तनाव: असमान रोलर प्रतिरोध बेल्ट तनाव भिन्नताएं पैदा करता है जो जोड़ों और ड्राइव पर दबाव डालता है

प्रत्येक विशिष्ट उद्योगों और अनुप्रयोगों में सामान्य विशिष्ट विफलता मोड के बारे में नीचे वर्णित विशेष कन्वेयर ले जाने वाले रोलर डिज़ाइन का वर्णन किया गया है।

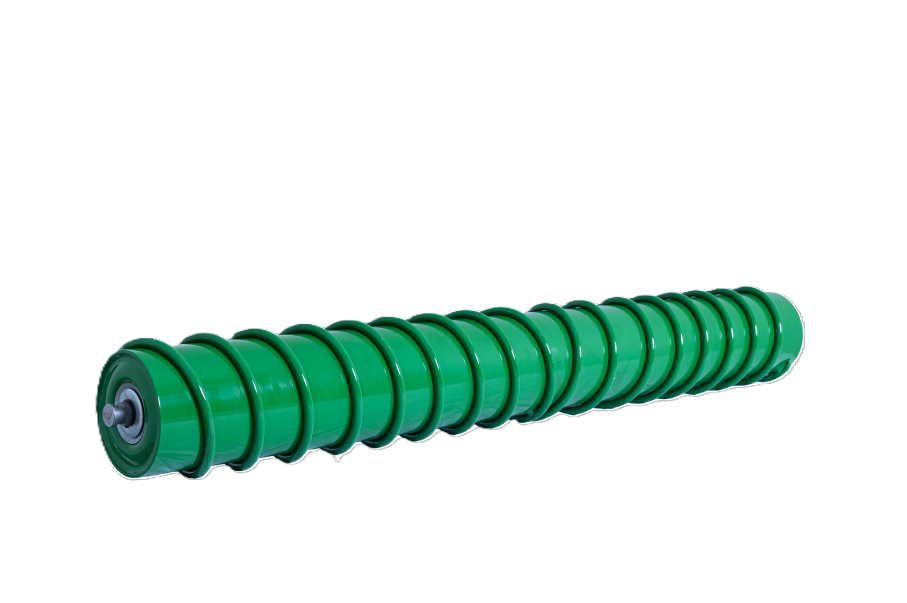

स्पाइरल आइडलर: चिपचिपी सामग्री के लिए स्व-सफाई

सर्पिल आइडलर एक कन्वेयर ले जाने वाला रोलर संस्करण है जो उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां सामग्री कैरीबैक बेल्ट की सतह का पालन करती है। उच्च-आवृत्ति वेल्डेड पाइप, उच्च-घनत्व नायलॉन सील, सर्पिल स्प्रिंग्स, बीयरिंग और गोल स्टील से निर्मित, सर्पिल आइडलर में एक पेचदार सतह विन्यास होता है।

परिचालन सिद्धांत

जैसे ही बेल्ट सर्पिल आइडलर के ऊपर से गुजरती है, पेचदार पैटर्न विभेदक संपर्क बिंदु बनाता है जो बेल्ट और चिपकने वाली सामग्री के बीच सतह के तनाव को तोड़ देता है। चिपचिपा जमाव - मिट्टी, गीली रेत, नमी के साथ कुचला हुआ अयस्क - कन्वेयर ले जाने वाले रोलर पर जमा होने के बजाय बेल्ट की सतह से निकलता है।

प्रमुख अनुप्रयोग

• समुच्चय और रेत प्रसंस्करण
• मिट्टी और खनिज प्रबंधन
• कोयला तैयार करने वाले संयंत्र
• चिपचिपी या उच्च नमी वाली सामग्री ले जाने वाली कोई भी बेल्ट

सर्पिल डिज़ाइन अलग-अलग बेल्ट स्क्रेपर्स और क्लीनर की आवश्यकता को कम करता है, जिन्हें स्वयं रखरखाव और समायोजन की आवश्यकता होती है। निष्क्रिय स्व-सफाई क्षमता वाले कन्वेयर ले जाने वाले रोलर की तलाश करने वाले ऑपरेटरों के लिए, सर्पिल आइडलर एक रखरखाव-मुक्त समाधान प्रदान करता है।

पैरेलल कॉम्ब आइडलर: स्व-सफाई संरचना के साथ रिटर्न बेल्ट सफाई

समानांतर कंघी आइडलर एक प्रकार का हैकन्वेयर ले जाने वाला रोलररिटर्न बेल्ट अनुप्रयोगों के लिए विशेष रूप से कॉन्फ़िगर किया गया। यह उच्च-आवृत्ति वेल्डेड पाइप, उच्च-घनत्व नायलॉन सील, कंघी के आकार के रबर के छल्ले, स्पेसर, बीयरिंग और गोल स्टील से बना है।

रिटर्न बेल्ट फ़ंक्शन

एक कन्वेयर सिस्टम के रिटर्न साइड पर - बेल्ट का वह हिस्सा जो कैरी रन के नीचे खाली यात्रा करता है - सामग्री वापस ले जाई जा सकती है, जो रिटर्न पथ पर गिर सकती है और हाउसकीपिंग की समस्याएं पैदा कर सकती है। समानांतर कंघी आइडलर एक कन्वेयर ले जाने वाला रोलर है जिसे सक्रिय सफाई क्रिया प्रदान करते हुए रिटर्न बेल्ट को ठीक करने के लिए डिज़ाइन किया गया है।

स्व-सफाई विशेषताएँ

कंघी के आकार के रबर के छल्ले बेल्ट की सतह पर एक यांत्रिक सफाई क्रिया बनाते हैं। जैसे ही रिटर्न बेल्ट रोलर ले जाने वाले इस कन्वेयर के ऊपर से गुजरती है, चिपकी हुई सामग्री बेल्ट के साथ टेल पुली तक जाने के बजाय उखड़ जाती है और दूर गिर जाती है। मुख्य प्रदर्शन विशेषताओं में शामिल हैं:

• कम शोर: ठोस-सतह रोलर्स की तुलना में कंघी डिज़ाइन संपर्क शोर को कम करता है
• मोटी ट्यूब दीवार: रिटर्न-साइड सेवा के लिए उन्नत संरचनात्मक स्थायित्व
• लचीला रोटेशन: कम रोलिंग प्रतिरोध बिजली हानि को कम करता है
• कम प्रतिरोध: पारंपरिक रिटर्न आइडलर्स की तुलना में कम असर वाला ड्रैग

कन्वेयर रिटर्न पथ के साथ सामग्री ले जाने से जूझ रही सुविधाओं के लिए, समानांतर कंघी आइडलर एक निष्क्रिय सफाई समाधान प्रदान करता है जिसके लिए किसी बाहरी शक्ति या नियंत्रण प्रणाली की आवश्यकता नहीं होती है।

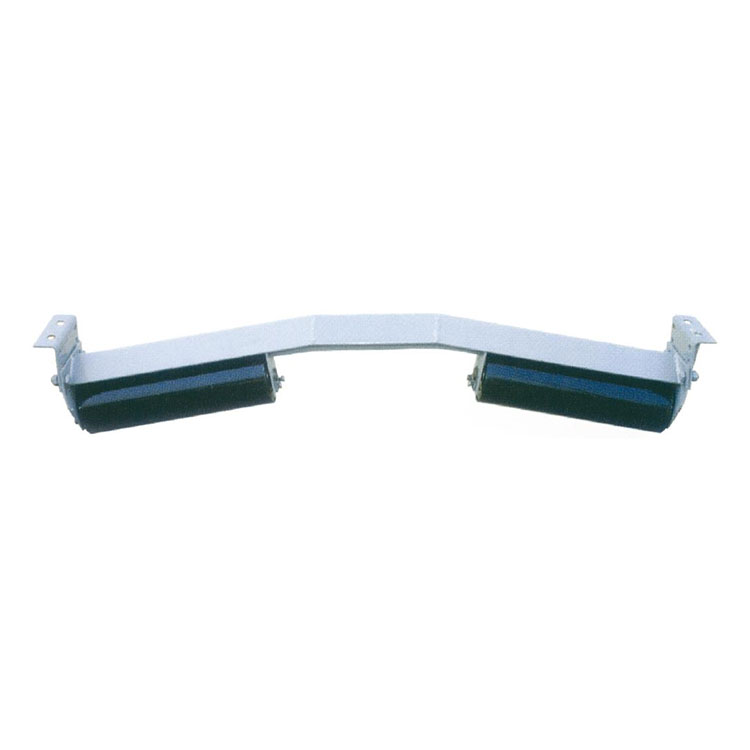

इनवर्टेड वी टाइप आइडलर: बेल्ट सप्रेशन एंड ट्रैकिंग

इनवर्टेड वी टाइप आइडलर एक कन्वेयर ले जाने वाला रोलर है जिसका उपयोग मुख्य रूप से बेल्ट कन्वेयर सिस्टम में रिटर्न बेल्ट के कोण परिवर्तन को ठीक करने के लिए किया जाता है। इसका प्राथमिक कार्य बेल्ट दमन है - बेल्ट को ऊपर की ओर उड़ने और संरचनात्मक घटकों को खरोंचने से रोकना।

बेल्ट दमन समारोह

लंबे कन्वेयर पर, विशेष रूप से झुके हुए खंडों या उच्च बेल्ट गति वाले, रिटर्न बेल्ट बेल्ट तनाव गतिशीलता या वायु प्रवेश के कारण आइडलर रोल को उठा सकता है। एक बेल्ट जो ऊपर की ओर उड़ती है वह संरचनात्मक स्टील-क्रॉस बीम, स्ट्रिंगर, वॉकवे से संपर्क करती है-जिससे कवर घर्षण और संभावित बेल्ट किनारे क्षति होती है।

इस कन्वेयर ले जाने वाले रोलर का उलटा वी कॉन्फ़िगरेशन एक प्रोफ़ाइल बनाता है जो बेल्ट को पकड़ता है और इसे नीचे रखता है, मुक्त रोटेशन की अनुमति देते हुए लगातार संपर्क बनाए रखता है। फ्लैट रिटर्न आइडलर्स के विपरीत, जो ऊर्ध्वाधर बेल्ट आंदोलन की अनुमति देता है, उलटा वी आकार शारीरिक रूप से बेल्ट की स्थिति को बाधित करता है।

सीलिंग और पर्यावरण संरक्षण

रोलर ले जाने वाले इस कन्वेयर के दोनों सिरों में दो तरफा सील बीयरिंग के साथ संयुक्त भूलभुलैया सील संरचनाएं शामिल हैं। यह दोहरी बाधा प्रणाली प्रदान करती है:

• धूल से सुरक्षा: भूलभुलैया सील सूक्ष्म कणों के प्रवेश को रोकती है
• जल प्रतिरोध: दो तरफा सील गीले वातावरण में नमी को बाहर करती है
• विस्तारित असर जीवन: संदूषण बहिष्कार सीधे असर सेवा जीवन से संबंधित है

धूल भरे या गीले वातावरण-खानों, खदानों, बाहरी स्टॉकपाइल कन्वेयर में काम करने वाले रोलर उत्पादों को ले जाने वाले कन्वेयर के लिए सीलिंग गुणवत्ता अक्सर तीन महीने और तीन साल की सेवा जीवन के बीच का अंतर होती है।

सिरेमिक कन्वेयर आइडलर: घर्षण और संक्षारण प्रतिरोध

सिरेमिक कन्वेयर आइडलर एक कन्वेयर ले जाने वाला रोलर है जो स्टील या रबर के बजाय एल्यूमीनियम ऑक्साइड (एल्यूमिना) सतहों से निर्मित होता है। यह सामग्री चयन आक्रामक अनुप्रयोगों के लिए विशिष्ट लाभ प्रदान करता है।

भौतिक गुण

एल्यूमिनियम ऑक्साइड (Al₂O₃) सिरेमिक ऑफर:

• उच्च कठोरता: रॉकवेल एचआरए पैमाने पर 80 से अधिक, स्टील की तुलना में काफी कठिन
• एसिड प्रतिरोध: स्टील रोलर्स को खराब करने वाले अम्लीय समाधानों से अप्रभावित
• क्षार प्रतिरोध: बुनियादी वातावरण में रासायनिक रूप से स्थिर
• घर्षण प्रतिरोध: तेज, कठोर सामग्रियों के संपर्क में रहता है जो स्टील या रबर को नुकसान पहुंचा सकते हैं

उपयुक्त अनुप्रयोग

रोलर ले जाने वाले सिरेमिक कन्वेयर का व्यापक रूप से खनन, रेत और बजरी, इस्पात धातु विज्ञान, रासायनिक उद्योग और अन्य उद्योगों में उपयोग किया जाता है जहां:

• उच्च कठोरता वाली सामग्रियां (लौह अयस्क, टैकोनाइट, ग्रेनाइट) स्टील आइडलर्स को तेजी से खराब कर देती हैं
• संक्षारक वातावरण (उर्वरक संयंत्र, रासायनिक प्रबंधन) स्टील की सतहों पर हमला करते हैं
• उच्च बेल्ट गति रोलर सतहों को ले जाने वाले पारंपरिक कन्वेयर पर पहनने में तेजी लाती है

व्यापार नापसंद

सिरेमिक आइडलर्स की कीमत आमतौर पर स्टील आइडलर्स से अधिक होती है और ये भारी होते हैं, इसलिए बेल्ट ड्राइव क्षमता और संरचनात्मक समर्थन पर विचार करने की आवश्यकता होती है। हालाँकि, घर्षण के कारण हर कुछ महीनों में निष्क्रिय परिवर्तन का अनुभव करने वाले संचालन के लिए, सिरेमिक की विस्तारित सेवा जीवन अक्सर प्रीमियम को उचित ठहराती है। रोलर ले जाने वाला सिरेमिक कन्वेयर प्रतिस्थापन के बीच लंबे अंतराल की पेशकश करता है, जिससे श्रम लागत और रखरखाव के लिए डाउनटाइम कम हो जाता है।

सामान्य विनिर्माण गुणवत्ता संकेतक

सभी कन्वेयर ले जाने वाले रोलर प्रकारों में - सर्पिल, कंघी, उलटा वी, सिरेमिक - कुछ विनिर्माण विशेषताएं कॉन्फ़िगरेशन की परवाह किए बिना गुणवत्ता का संकेत देती हैं।

उच्च आवृत्ति वेल्डेड पाइप

कन्वेयर ले जाने वाले रोलर की ट्यूब बॉडी सीधी, गोल और लगातार दीवार-मोटी होनी चाहिए। उच्च-आवृत्ति वेल्डिंग न्यूनतम आंतरिक फ्लैश और सुसंगत धातुकर्म के साथ एक सीम उत्पन्न करती है। खराब गुणवत्ता वाले ट्यूब रोलर विलक्षणता का कारण बनते हैं, जिससे कंपन और बेल्ट स्पंदन पैदा होता है।

उच्च घनत्व नायलॉन सील

सीलें संदूषण को बाहर करती हैं। कम घनत्व वाली सीलें नमी को अवशोषित करती हैं, फूल जाती हैं और प्रभावशीलता खो देती हैं। उच्च-घनत्व नायलॉन आयामी स्थिरता बनाए रखता है, स्नेहक को अंदर रखता है और दूषित पदार्थों को बाहर रखता है। रोलर सील ले जाने वाला कन्वेयर अक्सर वह घटक होता है जो सेवा जीवन निर्धारित करता है।

बीयरिंग

दो तरफा सीलबंद बियरिंग्स (जिन्हें सीलबंद-फॉर-लाइफ बियरिंग्स भी कहा जाता है) पूर्व-चिकनाई वाले होते हैं और इन्हें किसी रखरखाव की आवश्यकता नहीं होती है। कन्वेयर ले जाने वाले रोलर बेयरिंग का चयन भार और गति की आवश्यकताओं से मेल खाना चाहिए; छोटे आकार के बियरिंग समय से पहले ख़राब हो जाते हैं, जबकि बड़े आकार के बियरिंग से लागत अनावश्यक रूप से बढ़ जाती है।

गोल इस्पात

शाफ्ट सिरों और बीयरिंग माउंटिंग सतहों को अच्छी गोलाई और सतह फिनिश की आवश्यकता होती है। सटीक शाफ्ट गलत संरेखण पैदा करते हैं, बीयरिंग को असमान रूप से लोड करते हैं और कन्वेयर ले जाने वाले रोलर असेंबली की प्रारंभिक विफलता का कारण बनते हैं।
